Elektromagnetische Heizung (explosionsgeschützter Typ kann individuell angepasst werden)

Merkmale

◆Sicher und zuverlässig: Die Außenwand des Zylinders wird durch hochfrequente elektromagnetische Wirkung erhitzt, die Wärme wird vollständig genutzt und es entsteht grundsätzlich kein Verlust. Die Wärme wird im Inneren des Heizkörpers gesammelt und die Oberflächentemperatur der elektromagnetischen Spule ist etwas höher als die Raumtemperatur, die ohne Hochtemperaturschutz sicher und zuverlässig berührt werden kann.

◆Hohe Effizienz und Energieeinsparung: Die interne Heizmethode wird übernommen und die Moleküle im Inneren der Heizung direkt;
Durch die magnetische Energie zur Wärmeerzeugung erfolgt der Heizstart sehr schnell und die durchschnittliche Vorheizzeit verkürzt sich im Vergleich zur Widerstandsheizmethode um mehr als 60 %. Gleichzeitig liegt der thermische Wirkungsgrad bei bis zu 98 % und mehr. Unter den gleichen Bedingungen wird im Vergleich zum Widerstandstyp etwa 30 % Strom eingespart, was die Produktionseffizienz erheblich verbessert.

◆Genaue Temperaturregelung: Die Spule selbst erzeugt grundsätzlich keine Wärme, der Wärmewiderstandswert ist gering, die thermische Trägheit ist gering, die Temperatur der Innen- und Außenwände des Zylinders ist gleich, die Temperaturregelung erfolgt in Echtzeit und präzise, die Produktqualität wird deutlich verbessert und die Produktionseffizienz ist hoch.

◆Gute Isolierung: Die elektromagnetische Spule ist mit einem maßgeschneiderten speziellen Hochtemperatur- und Hochdruck-Spezialkabel umwickelt. Die Isolationsleistung ist gut, ein direkter Kontakt mit der Außenwand des Tanks ist nicht erforderlich und es treten keine Leckagen auf oder Kurzschlussfehler, und es ist sicher und sorgenfrei.

◆Verbessern Sie die Arbeitsumgebung: Durch die elektromagnetische Heizausrüstung, die die interne Heizmethode anwendet, wird die Wärme im Inneren des Heizkörpers gesammelt und es findet nahezu keine externe Wärmeableitung statt.

◆Freies Design: Je nach Anwendungsbedingungen kann es als explosionsgeschützter Typ und regensicherer Typ für den Außenbereich konzipiert werden.

◆Lange Lebensdauer: Da die elektromagnetische Spule grundsätzlich selbst keine Wärme erzeugt, ist die Lebensdauer lang, es besteht kein Bedarf an Überholung und es fallen keine Wartungs- und Austauschkosten an; Der Heizteil hat eine ringförmige Kabelstruktur, das Kabel selbst erzeugt keine Wärme und kann hohen Temperaturen von mehr als 500 °C standhalten, und die Lebensdauer beträgt bis zu 10 Jahre. Es ist keine Wartung erforderlich und in der späteren Phase fallen grundsätzlich keine Wartungskosten an.

Einführung

Parameterdetail

Funktionen und Vorteile

Anwendungen

Details

Technisches Prinzip

Die elektromagnetische Heizung ist ein Gerät, das mithilfe des Prinzips der elektromagnetischen Induktion elektrische Energie in Wärmeenergie umwandelt. Der elektromagnetische Heizungsregler richtet den Wechselstrom von 220 V und 50/60 Hz in Gleichstrom um und wandelt dann den Gleichstrom in Hochfrequenz- und Hochspannungsstrom mit einer Frequenz von 20 bis 40 kHz um oder wandelt den dreiphasigen Wechselstrom um Strom von 380 V und 50/60 Hz in Gleichstrom um und wandelt den Gleichstrom dann in Hochfrequenz- und Niederspannungs-Gleichstrom von 10–30 kHz zum Erhitzen von Industrieprodukten um.

Wenn der Hochfrequenz- und Hochspannungsstrom, der sich in der elektromagnetischen Heizspule schnell ändert, durch die Spule fließt, wird ein sich schnell änderndes magnetisches Wechselfeld erzeugt. Wenn ein Behälter mit Eisen darauf gestellt wird, schneidet die Oberfläche des Behälters sofort die magnetischen Wechselfeldlinien ab und erzeugt einen Wechselstrom (d. h. Wirbelstrom) im Metallteil am Boden des Behälters. Durch den Wirbelstrom bewegen sich die Träger am Boden des Behälters schnell und unregelmäßig, und die Träger kollidieren und reiben aneinander, um Wärmeenergie zu erzeugen. Dadurch wird der Effekt des Erhitzens der Gegenstände erzielt. Das heißt, es handelt sich um eine Heizmethode, bei der elektrische Energie in magnetische Energie umgewandelt und ein Induktionswirbelstrom auf der Oberfläche des erhitzten Stahlkörpers erzeugt wird. Auf diese Weise wird grundsätzlich das Problem der geringen thermischen Effizienz gelöst, die durch die Erwärmung durch Wärmeleitungsmethoden wie elektrische Heizbleche und elektrische Heizspulen verursacht wird.

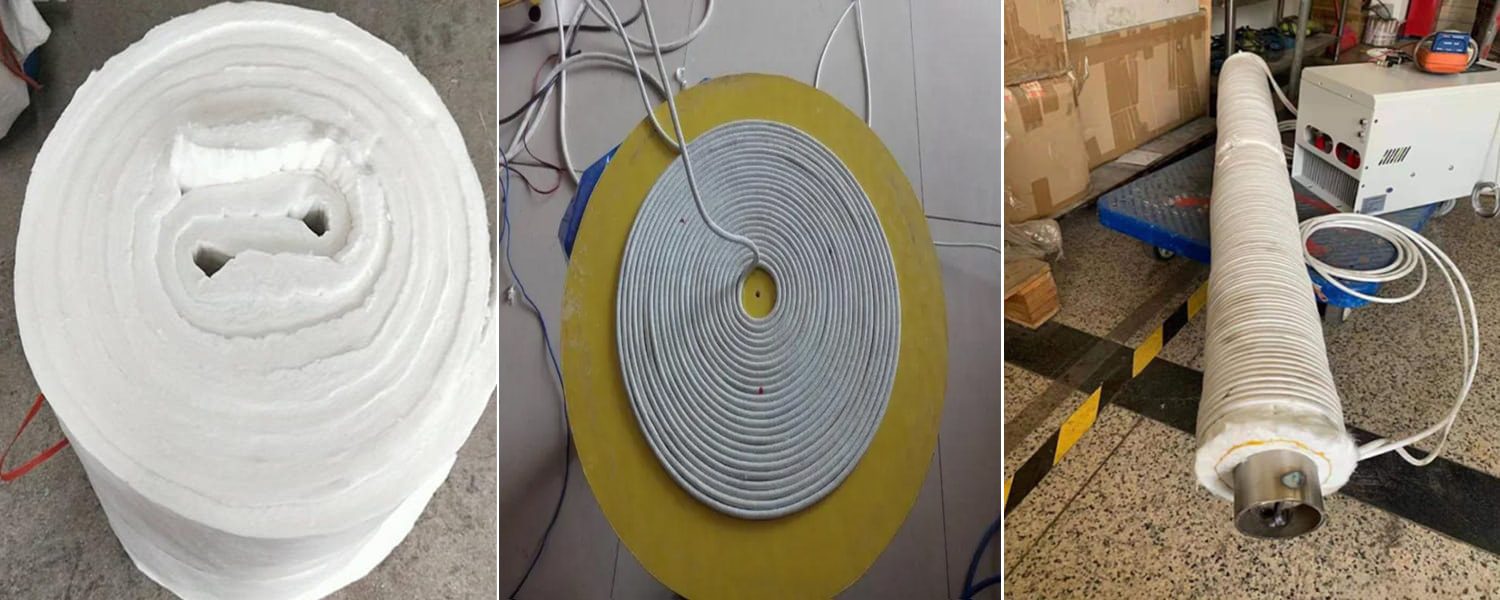

Installationsdiagramm der elektromagnetischen Spule

Abbildung 1 zeigt die Kieselsäurefilterwatte und Abbildung 2 den Hochtemperaturdraht. Sorgen Sie vor Ort für einen guten Wärmeschutz, wickeln Sie Abbildung 1 um die bauseitige Rohrleitung und wickeln Sie dann den Hochtemperaturdraht um die Wärmeisolationsbaumwolle. Befestigen Sie beide Enden mit hochtemperaturbeständigem Klebeband oder regenfesten Kabelbindern, wie in Abbildung 3. gezeigt

Produktparameter

Technische Parameter

Modellnummer	Typ XTDC-30
Heizfasskörper	Durchmesser DN65 Kohlenstoffstahl magnetisch leitender Fasskörper, Druck 2,5 MPa Drucktest zur Gewährleistung der Sicherheit
Heizleistung	Einzeltrommelleistung 15 kWx2 Gruppen
Stromspannung	Hauptstromkreis 380V, Steuerstromkreis 220V
Arbeitsfrequenz	50 Hz
Thermischer Wirkungsgrad	>98%
Auslegungstemperatur	60°C
Genauigkeit der Temperaturregelung	1-2°C
Temperatursensor	K
Ausrüstungszubehör	Die Rohrleitungen, Bögen und Adaptionen der Serie bestehen alle aus nahtlosem A3-Stahlrohr
Anwendbare Ausrüstungsbedingungen	A.Höhe ≤3000m B. Umgebungstemperatur: 30–40 °C C. Relative Luftfeuchtigkeit ≤ 90 % D. Keine starken Vibrationen, keine korrosive Gasumgebung
Abmessungen und Gewicht	A.Breite 750 mm x Länge 1500 mm, Höhe 1500 mm B.350kg

Details

Intelligentes Steuerungssystem

Leistung: Unbegrenzt

Typ: Schütz / Halbleiterrelais / Siliziumgesteuerter Gleichrichter

Steuermodus: SPS oder kundenspezifisch

Steuermodus: PID

Explosionsgeschützter Typ: Nicht explosionsgeschützt / explosionsgeschützt

Schutzart: Anpassbar innerhalb IP66

Überwachungsfunktion: Überwachung der Einlass- und Auslasstemperatur, Überwachung der Innenkammertemperatur, Überwachung des Mediumflusses

Schutzfunktion: Übertemperaturalarm, Überlastalarm, Alarm bei niedrigem Durchfluss, motorgebundener Überhitzungsalarm.
